Machines laser Fusion Pro

Gravure, découpe et marquage au laser industriel
Epilog Fusion Pro 24, 36, and 48 laser engraving machines

Machines laser Fusion Pro d’Epilog

With 5G acceleration and 165 IPS (4.2 m/s) engraving speeds, the Epilog Fusion Pro laser machines provide the fastest engraving in the industry. And the powerful IRIS™ Camera Positioning system allows you to precisely place your artwork on screen in seconds.

Fusion Pro 24 Fusion Pro 36 Fusion Pro 48
Zone de travail 24” x 24” x 9"
(610 x 610 x 228 mm)
36” x 24” x 9"
(914 x 610 x 228 mm)
48” x 36” x 12.25"
(1219 x 914 x 311 mm)
Options du laser CO2, Fiber, or Dual Source CO2 or Dual Source CO2, Fiber, or Dual Source
CO2 50, 60, or 80 watts
50, 60, 80, or 120 watts
Fibre 30 or 50 watts s/o 30 or 50 watts
Double source CO2: 50, 60, or 80 watts / Fiber: 30 or 50 watts CO2: 50, 60, 80, or 120 watts / Fiber: 30 or 50 watts
Caméras IRIS™ 2 overhead + registration

Regardez de plus près :

Découvrez notre gamme de lasers Fusion Pro.

Technical Specifications: Fusion Pro 24, 36, and 48 Laser Machines

Les machines de gravure et de découpe au laser Fusion Pro d’Epilog sont nos nouveaux systèmes laser haut de gamme. Ils associent une grande surface de travail aux dernières fonctionnalités technologiques en date, notamment les fonctionnalités suivantes :


  Machine laser :

FUSION PRO 24

Série industrielle
Machine laser Fusion pro

FUSION PRO 36

Série industrielle
Machine laser Fusion pro

FUSION PRO 48

Série industrielle
Machine laser Fusion pro
  Work Area:
24" x 24" (610 x 610mm) 36" x 24" (914 x 610mm) 48" x 36" (1219 x 914mm)
  Épaisseur des matériaux :
9" (228 mm) 9" (228 mm) 12.25" (311 mm)
  Types de tubes laser :
  • CO2 - air-cooled, metal/ceramic Waveguide tube, 10.6 micrometers
  • Fiber - air-cooled, includes collimator, 1065 nm, Beam quality: M2 < 1.1
  • Double source
  • CO2 - air-cooled, metal/ceramic Waveguide tube, 10.6 micrometers
  • Double source
  • CO2 - air-cooled, metal Waveguide tube, 10.6 micrometers
  • Fiber - air-cooled, includes collimator, 1065 nm, Beam quality: M2 < 1.1
  • Double source
  Puissance des tubes laser :
  • CO2: 50, or 60 watts
  • Fiber: 30 watts
  • Dual Source: 60 watts CO2 & 30 watts Fiber
  • CO2: 50, or 60 watts
  • Fiber: 30, or 50 watts
  • Dual Source: 60 watts CO2 & 30 watts Fiber or 80 watts CO2 & 50 watts Fiber
  • CO2: 80, or 120 watts
  • Dual Source: 120 watts CO2 & 50 watts Fiber
  Système par caméra IRIS™ :
2 overhead + registration 2 overhead + registration 2 overhead + registration
  Connectivité sans fil :
Fonctions comprises Fonctions comprises Fonctions comprises
  Included Lenses:
  • 2" - CO2
  • 3" - Fiber & Dual Source
  • 2" - CO2
  • 3" - Fiber & Dual Source
  • 2" - CO2
  • 3" - Fiber & Dual Source
  Optional Lenses:
1.5" or 4" - CO2 1.5" or 4" - CO2 4" - CO2
  Resolution:
Fully-flexible & user-controlled from 75 – 1200 dpi Fully-flexible & user-controlled from 75 – 1200 dpi Fully-flexible & user-controlled from 75 – 1200 dpi
  Vitesse de gravure maximale (pouces/mètres par seconde) :
165 IPS (4.2 m/s) with 5G acceleration. Computer-controlled in .001 increments up to 100%. Color mapping feature links Speed, Power, Frequency, and Raster/Vector mode.
  Pilote et logiciel d’impression :
Laser Dashboard™, Epilog Job Manager™ Laser Dashboard™, Epilog Job Manager™ Laser Dashboard™, Epilog Job Manager™
  Mémoire interne :
Store multiple files up to 1 GB. Engrave any file size. Store multiple files up to 1 GB. Engrave any file size. Store multiple files up to 1 GB. Engrave any file size.
  Modes de fonctionnement :
Modes raster, vectoriel et combiné optimisés. Modes raster, vectoriel et combiné optimisés. Modes raster, vectoriel et combiné optimisés.
  Ventilateurs de refroidissement Super-Silent :
Fonctions comprises Fonctions comprises Fonctions comprises
  Système de mouvement :
Servomoteurs CC sans balais Servomoteurs CC sans balais Servomoteurs CC sans balais
  X-Axis Bearings:
Paliers autolubrifiants en acier inoxydable usiné et poli, avec revêtement en téflon Doubles blocs sur l’axe X pour une plus grande solidité
  Belts:
Courroies d'entraînement de précision, haute technologie type B, double largeur en Kevlar. Courroies d'entraînement de précision, haute technologie type B, double largeur en Kevlar. Courroies d'entraînement de précision, haute technologie type B, double largeur en Kevlar.
  Job Trace :
Fonctions comprises Fonctions comprises Fonctions comprises
  Auto Focus :
Fonctions comprises Fonctions comprises Fonctions comprises
  Écran tactile :
Fonctions comprises Fonctions comprises Fonctions comprises
  Témoin d’état :
Fonctions comprises Fonctions comprises - -
  Table incluse :
Table de découpe vectorielle (grille) Table de découpe vectorielle (grille) Plaque de travail
  Porte rabattante :
Fonctions comprises Fonctions comprises Fonctions comprises
  Air Assist Pump:
options options Fonctions comprises
  Size (W x D x H):
41.52” x 32.81” x 40.54"
1055 x 834 x 1029 mm
53.52” x 32.81” x 40.54"
1359 x 834 x 1029 mm
70.6” x 51.3" x 42.75"
1794 x 1304 x 1086 mm
Pedestal removed: 34” H (863 mm)
  Weight:
240 lbs (108 kg) 275 lbs (124 kg) 650 lbs (295 kg)
  Electrical:
110 to 240 volts, 50 or 60 Hz, single phase 110 to 240 volts, 50 or 60 Hz, single phase 240 volts, 50 or 60 Hz, single phase
  Ventilation:
350-400 CFM (595-680 m3/hr) external exhaust to outside or internal filtration unit required. One output port, 4" (102 mm) diameter Three total ports. Two upper exhaust ports, one lower vacuum table port. Total 735 CFM required. All ports 4” (102mm).
  Caractéristiques de sauvegarde :
Fonctions comprises Fonctions comprises Fonctions comprises

Features: Machine Enhancements Designed to Increase Productivity

Les machines de gravure et de découpe au laser Fusion Pro d’Epilog sont nos nouveaux systèmes laser haut de gamme. Ils associent une grande surface de travail aux dernières fonctionnalités technologiques en date, notamment les fonctionnalités suivantes :


Gravure rapide sur une grande zone de marquage

Gravure ultra rapide sur une surface de travail plus importante

The Fusion Pro’s 165 IPS (4.2 m/s) engraving speed and 5G acceleration combine to provide the fastest engraving in the industry.

Système de caméra IRIS de la gamme Fusion Pro

Le système IRIS™ de positionnement de la caméra

Les caméras situées sur la porte d’accès supérieure permettent d’obtenir une vision exacte de la surface de travail, et donc de positionner les motifs de manière précise. Le motif est placé par glisser-déposer à l’écran pour un traitement plus rapide.

Commandes de l’écran tactile pour la gamme Fusion Pro

Un écran tactile au niveau du laser :

Directement depuis le laser, sélectionnez différentes tâches, configurez la mise au point automatique du laser et relancez des tâches grâce à la facilité d’utilisation de l’interface de l’écran tactile.

Siège social d’Epilog Laser

Conçu et fabriqué aux États-Unis

Nos machines sont conçues, développées et fabriquées avec fierté dans notre siège de Golden, dans le Colorado, au pied des montagnes Rocheuses.

Ports Ethernet, USB ou connexion sans fil

Mettez votre système laser en réseau dans votre installation

Les machines Fusion Pro sont équipées de ports Ethernet et USB intégrés, et d’une connexion sans fil pour la mise en réseau de votre machine laser.

Bloc de lentilles et axe X recouverts de la gamme Fusion Pro

Fonctionnalités SAFEGUARD™

Gardez les composants mécaniques de votre machine laser plus propres que jamais grâce aux boîtiers latéraux, un bloc entièrement couvert au niveau de l’axe X et un bloc de lentilles couvert.

Fonctionnalité Air Assist de la tête laser de la machine Fusion Pro

Fonctionnalité Air Assist et compresseur d’air

La fonctionnalité Air Assist élimine la chaleur et les gaz inflammables de la surface de découpe, pour une découpe plus nette. Un compresseur d’air intégré diffuse directement de l’air sur la surface de travail.

Table de gravure d’une machine Fusion Pro

Table partagée

On the Fusion Pro 48 mix and match your table across the bed with optional slat and gridded cutting tables.

Schéma d’amélioration du système optique des faisceaux Radiance

Amélioration du système optique des faisceaux Radiance™

Pas besoin d’acheter un bloc de lentilles onéreux supplémentaire pour atteindre la meilleure des résolutions de gravure sur l’intégralité de la table.

CO2 laser tube

CO2 Waveguide Laser Tubes by Epilog

La conception de tubes en métal / céramique offre une meilleure qualité de faisceau et une plus grande durée de vie, avec des coûts de recharge réduits.

Pilote d’impression de la gamme Fusion Pro

1 GB Memory in the Machine

Improve job management and data integrity with 1GB of RAM in both Fusion Pro systems. Save your most run jobs right at the laser.

Paliers en acier

Palier en acier grande longévité

La conception en doubles blocs offre une grande solidité et une réduction des vibrations, sans les oscillations et l’usure inévitables des paliers en plastique.

Accessoires:  machines laser Fusion Pro

Upgrade your laser system with these accessories


Tête laser de la machine Fusion Pro

Option double source

CO2 and Fiber

Are you looking for the material versatility of a CO2 laser in addition to the direct metal etching of a fiber laser? Add on the dual source option to your Fusion Pro by choosing both a CO2 laser (50, 60, 80, or 120 watts) and a fiber laser (30 or 50 watts) to work with a wider range of materials.

3-jaw chuck rotary device

3-Jaw Chuck

Support rotatif

Also available for the Fusion Pro is the 3-Jaw Chuck rotary. With this attachment, objects are clamped into the device's 3-jaw chuck, allowing you to rotate cylindrical or oddly-shaped items in applications that demand more precise alignment.

Dispositif rotatif à galets

Type à galet

Support rotatif

Disponible pour toute la gamme Fusion Pro, la fixation rotative à galets permet de graver des bouteilles, des verres, des lampes-torches ou tout autre objet cylindrique. La mise en place de la fixation rotative d’une machine Fusion Pro est un jeu d’enfant : placez votre produit sur l’accessoire rotatif en relevant ou en abaissant la table pour positionner la surface de gravure au bon niveau et démarrez la machine.

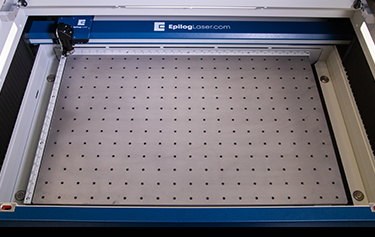

Plaque de travail Fusion Pro

Plaque de travail

Table de gravure

The optional Task Plate for the Fusion Pro 24 and 36 offers you the flattest option for engraving pieces that require the most consistent engraving across a large area. These single panel tables are easily inserted and removed from the machine, and are ideal for engraving materials that are very sensitive to focus variation. The Task Plate is included with the Fusion Pro 48.

Table de découpe vectorielle Fusion Pro (lattes)

Table à lattes

Découpe vectorielle

Conçue pour des matériaux plus gros, la table vectorielle facultative en forme de lame réduit considérablement les points de contact entre le matériau que vous coupez et la table de travail, pour réduire considérablement le risque de calcination sur la face arrière et pour offrir un débit d’air optimal afin d’éliminer les poussières et les débris.

Table de découpe vectorielle Fusion Pro (grille)

Table grille

Découpe vectorielle

Standard on the Pro 24/36, and optional on the Pro 48, the grid-style vector cutting table is available for our Fusion Pro machines. Ideal for cutting applications, the vector grid limits how much of the surface area of your piece contacts the work table, reducing backside burning and providing greater air circulation while still accommodating smaller material stock.

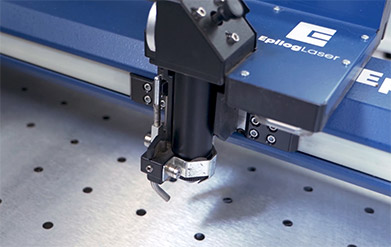

Lentilles du système laser

1.5” Lens

Highest-Resolution Engraving (24 and 36 only)

Although the standard 2.0 inch lens provides amazing detail, our 1.5-inch lens assembly is designed for the highest-resolution engraving and etching of extremely small fonts.

Lentilles du système laser

4.0” Lens

Découpe de matériaux épais

The 4” lens produces a focused beam over a longer vertical distance, which makes it ideal for cutting through very thick materials.

Logiciel PhotoLaser Plus et exemples de photos gravées

PhotoLaser Plus

Logiciel de conception

Avec PhotoLaser Plus et ses fonctions de traitement d’images, la gravure de photos sur un laser de la série Epilog Fusion Pro vous donne des résultats professionnels, quel que soit le type de matériau. Epilog Laser s’est associé avec CADLink pour vous offrir le meilleur des logiciels de traitement photo de l’industrie : PhotoLaser Plus. Avec son interface simple et ses puissants outils de traitement des photos, vous allez pouvoir créer des gravures photo d’une qualité industrielle inégalée.

Table de découpe

Table à picots

Découpe vectorielle

The Pin Table incorporates movable pins that allow you to raise and support the cutting material in locations where the laser will not be cutting, which helps eliminate backside reflection. The table also allows you to place pins to support parts that would normally fall out of the cutting pattern, and the handy removable surface plate makes it easy to clean up small parts easy without removing the Pin Table.

compresseur d’air lié à la fonctionnalité air assist, pour des découpes nettes

Pompe Air Assist

Compresseur

This high-quality air compressor blows a constant stream of air across the cutting area, which removes heat and combustible gases from the work area and provides the best cutting results available. The rubber vibration-dampening feet reduce the noise level of the compressor, and connection is a breeze with our quick-connect inlet and outlet ports on the compressor and the laser system. While it is an optional accessory on the Fusion Pro 24 and Pro 36, this feature is standard on the Fusion Pro 48.

Fusion Pro CO2 Material Compatibility

Quick guide for your Epilog Laser Machine

Matière Graver Découpe
Acrylique
Aluminium anodisé
Céramique
Toile
Métal revêtu
Corian
Liège
Delrin
Tissu
Fibre de verre
Verre
Cuir
Marbre
Carton mat
Mélamine
Nacre
Mylar
Métaux peints
Papier
Plastique
Bois pressé
Caoutchouc
Carrelage
Bois
Vernis à bois
Acier inoxydable *
Laiton *
Titane *
Métaux nus *
* CO2 lasers will mark bare metals when coated with a metal marking solution. For more information, visit our laser metal marking page.

Compatibilité des matériaux avec le laser Fusion Pro à fibre

Avec un laser Epilog à fibre, vous pouvez marquer une grande variété de métaux et de plastiques usinés.

17-4 PH stainless steel 303 stainless 4043 steel 6061 Aluminum
ABS (noir/blanc) Aluminum, 6061 Aluminum, chromé jaune Bayer 2807 Makrolon polycarbonate
Bayers bayblend FR110 ABS noir/blanc Polycarbonate noir/blanc Laiton
Aluminiun brassé Nanotubes de carbone Céramique, plaqué métal Aluminium anodisé à revêtement transparent
Acier au chrome cobalt Delrin coloré (noir/marron) Poudre de fer compact avec revêtement fer-phosphate Cuivre
DAP - phtalate de diallyle Delrin, coloré (noir/marron) GE Plastics polycarbonate resin 121-R PEEK chargé verre
Teflon armé de verre Aluminium anodisé à revêtement dur Métaux Inconel (divers) Acier machine-outils
Magnésium Céramiques plaquées métal Molybdène Nickel plated 1215 mild steel
Laiton plaqué nickel Or plaqué nickel Kovar plaqué nickel Acier plaqué nickel
Nylon PEEK, blanc Polyéthylène téréphtalate Polycarbonate (noir/blanc)
Polycarbonate resin 121-R, GE Plastics Polycarbonate, Bayer 2807 Makrolon Polysulphone Rynite PET
Santoprene Carbure de silicium Fer silicium Plaquettes de silicium
Stainless steel 303 Stainless steel 17-4 PH Steel 4043 Acier, machine-outil
Divers métaux Inconel (super alliages nickel-chrome) PEEK blanc Aluminium chromé jaune Acier doux zingué
Et bien d'autres !
